Fabriquer son propre projecteur pour smartphone fait maison est un projet amusant que vous pouvez faire avec toute la famille. Vous découvrirez le fonctionnement de l'optique et développerez votre créativité, ainsi que le recyclage des boîtes que vous avez à la maison.
Profitez de regarder les vidéos et les photos de votre téléphone avec un projecteur pour smartphone DIY abordable !

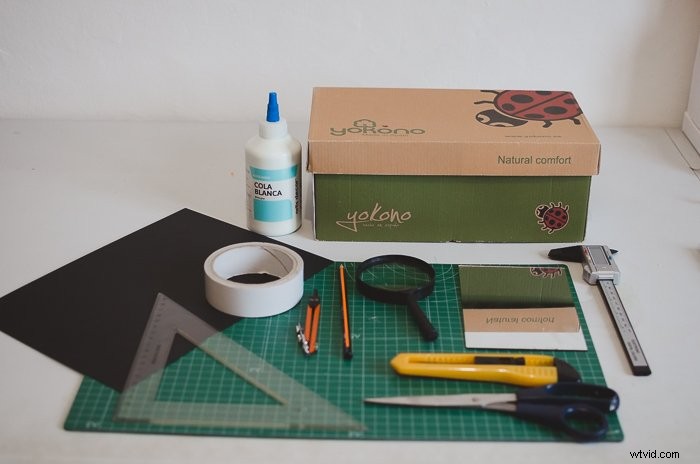

Pour ce tutoriel, vous aurez besoin
- Boîte à chaussures (ou similaire)
- Papier noir épais ou peinture noire mate
- Crayon
- Règle
- Colle et pinceau
- Ruban adhésif double face (facultatif)
- Ciseaux ou couteau de précision
- Loupe
- Miroir.
Étape 1 :Choisissez le bon miroir et la bonne boîte pour votre projecteur fait maison
Pour construire ce projecteur, nous placerons un miroir et une loupe dans une boîte pour que les rayons lumineux provenant de votre téléphone créent une image projetée plus grande. Plus la lumière atteint la loupe, plus votre image finale sera lumineuse. Pour cette raison, vous souhaitez avoir une boîte relativement étroite pour éviter la dispersion de la lumière avant d'atteindre le verre.
Vous avez besoin d'une longue boîte pour pouvoir régler la distance entre l'objectif de projection et votre téléphone. Dans cet esprit, vous devez utiliser une boîte sur laquelle l'écran de votre téléphone s'adaptera. Dans mon cas, j'ai pris une boite 16x31x12 cm.
Le miroir doit être rectangulaire et simple et avoir au moins la même taille que le téléphone que vous utiliserez.
Étape 2 :Noircissez l'intérieur de votre projecteur pour une meilleure qualité d'image

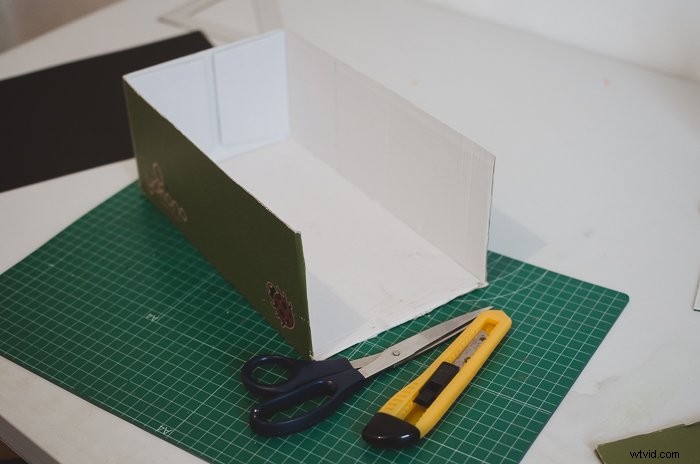

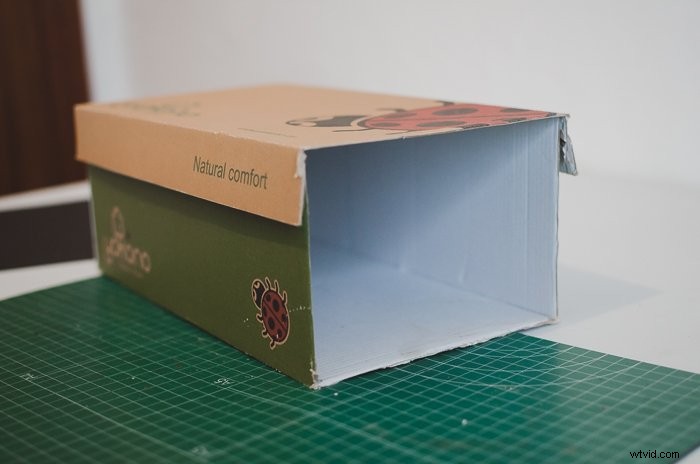

À l'aide d'un couteau de précision ou de ciseaux, découpez l'un des côtés étroits de votre boîte extérieure. Conservez-le car c'est une pièce essentielle de votre projecteur.
Assurez-vous de couper également le couvercle de la boîte.

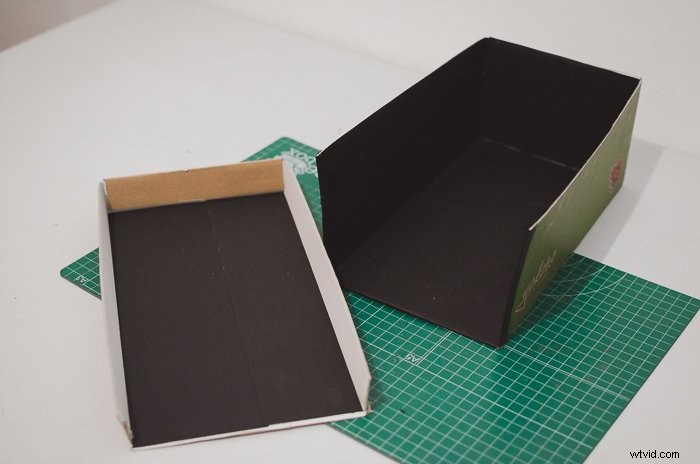

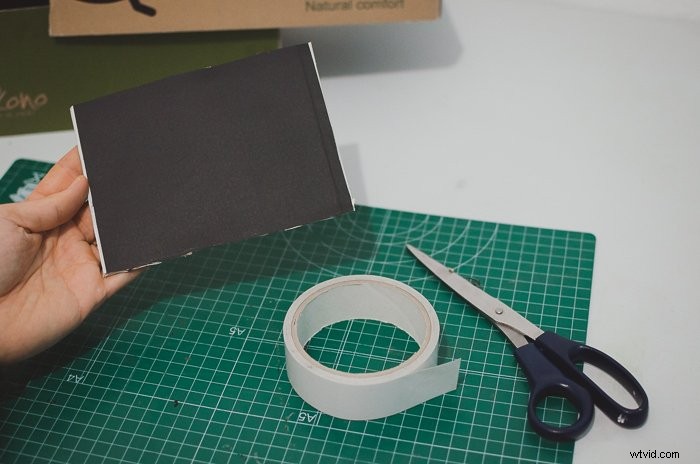

La lumière réfléchie par les parois de la boîte provoquerait du bruit et pourrait entraîner une qualité d'image inférieure. Pour éviter cela, vous devez rendre les côtés intérieurs du projecteur noirs. Vous pouvez enduire l'intérieur du projecteur en collant du papier mat noir.

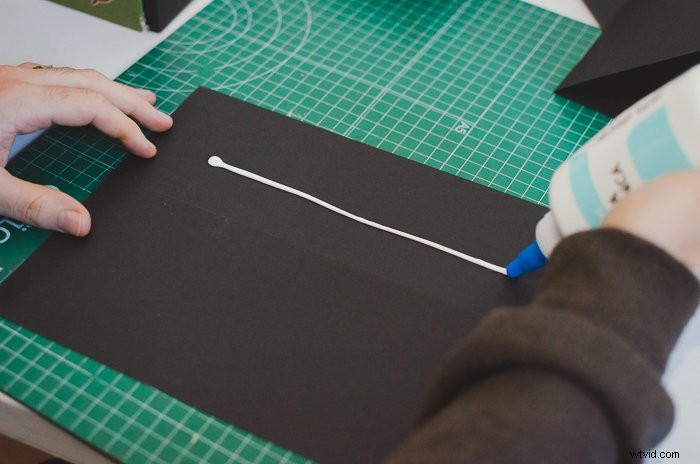

Utilisez un pinceau pour répartir uniformément la colle afin que le papier noir soit fermement attaché à la boîte. Si vous préférez, vous pouvez utiliser du ruban adhésif double face au lieu de la colle.
Une autre option consiste à peindre la boîte. Gardez à l'esprit que vous devrez laisser sécher la peinture et assurez-vous d'utiliser un produit qui a une texture mate. Vous devez également enduire l'intérieur du couvercle de la boîte et le côté étroit de la boîte que vous avez découpé précédemment.
Étape 3 :Comment installer l'objectif dans votre projecteur de smartphone DIY

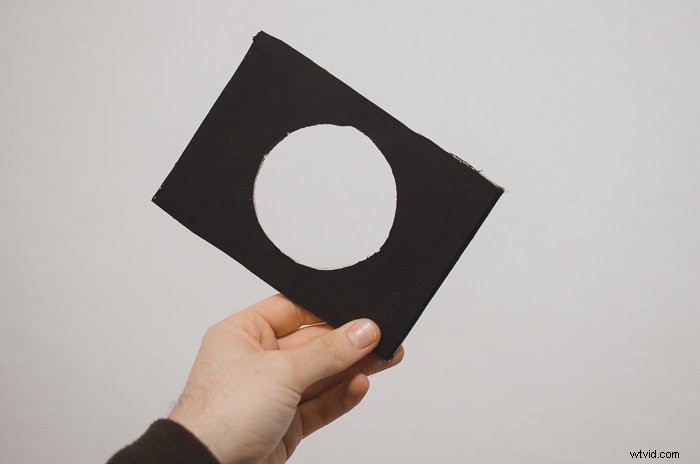

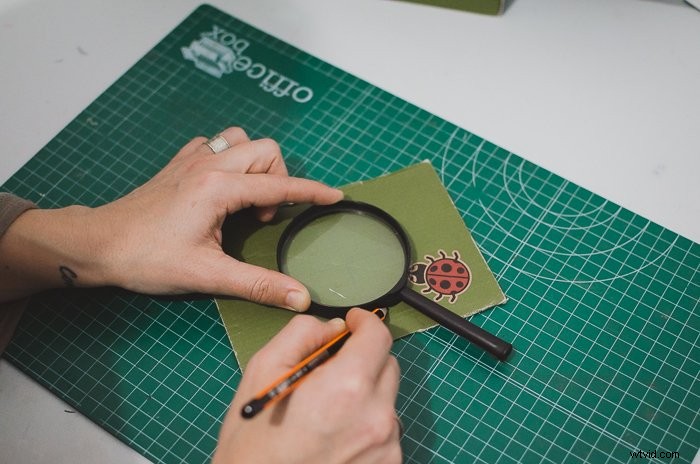

Prenez votre loupe et retirez son manche. Tracez le contour de la loupe au centre du côté étroit que vous avez découpé.
Utilisez le couteau de précision pour découper le contour afin que la loupe s'adapte parfaitement à l'ouverture que vous avez faite. Votre objectif est maintenant prêt à être installé.
Étape 4 :Faire une mise au point manuelle réglable pour le projecteur de votre smartphone

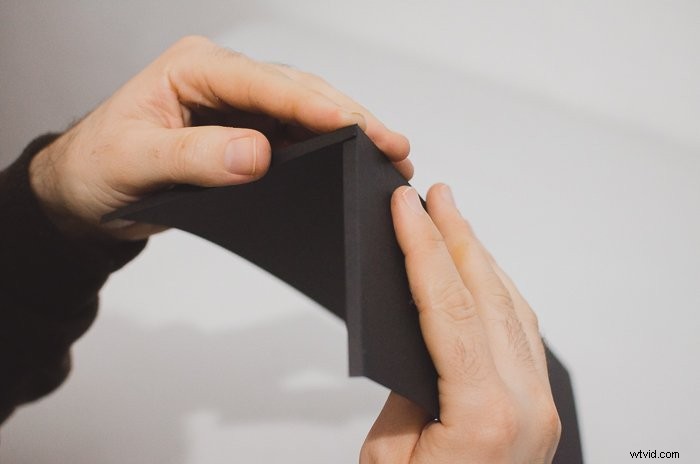

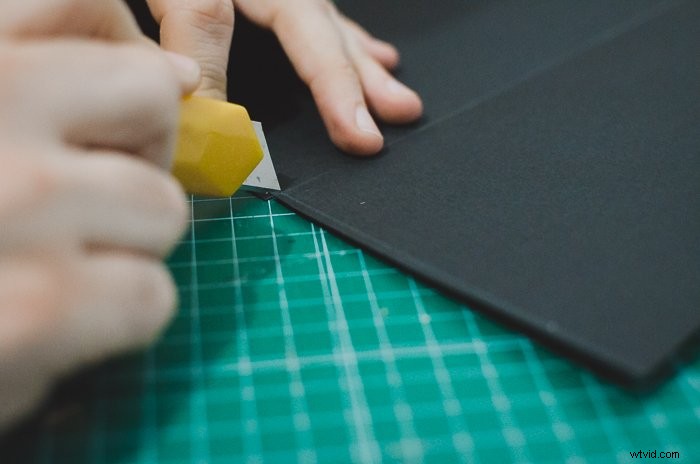

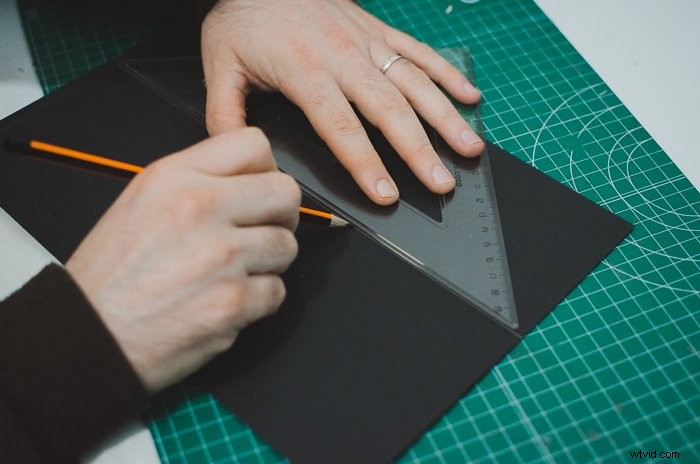

Avoir une mise au point réglable signifie que nous devons pouvoir déplacer l'objectif par rapport au téléphone. Pour ce faire, vous devez construire une deuxième boîte qui s'adaptera à l'intérieur de la boîte extérieure. Prenez les mesures de l'intérieur de la boîte. Créez des plis dans 4 feuilles de papier noir afin qu'elles correspondent aux bords de la boîte, utilisez une règle pour créer des plis précis dans le papier.
Une fois que vous avez les quatre plis, faites des coupes profondes de 5 mm sur l'un des bords et pliez les rabats que vous avez faits.
Fixez les rabats à ses adjacents à l'aide de colle.

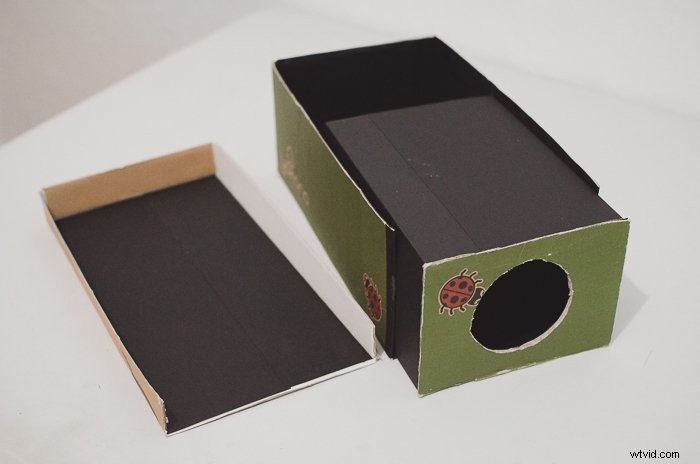

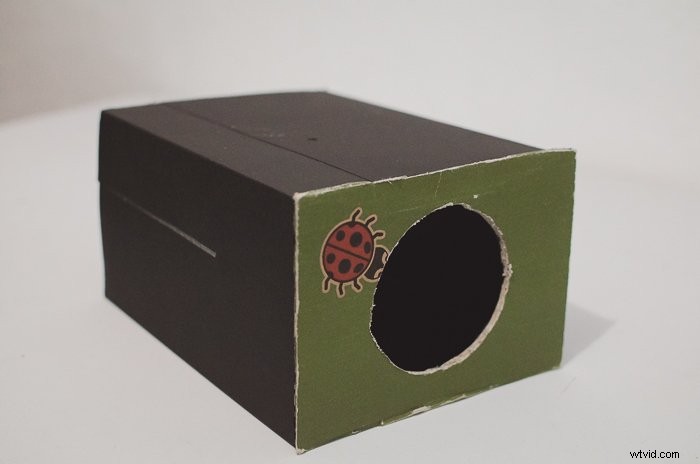

Cela rendra la structure plus rigide. Collez ensuite les papiers les uns aux autres pour former une boîte ouverte. Enfin, collez le côté lentille sur les rabats de la boîte intérieure.
La boîte intérieure doit avoir un ajustement relativement serré à l'intérieur de la boîte extérieure.
Étape 5 :Installer le miroir dans le projecteur pour smartphone en carton
L'objectif projette des images du téléphone en concentrant et en réfractant la lumière. Cela signifie que l'image que nous obtenons sur le mur est inversée et de gauche à droite. Fixer le premier est facile. Tout ce que vous avez à faire est de désactiver l'option de rotation automatique de l'écran du téléphone et de placer le téléphone à l'envers.
Pour corriger l'image de gauche à droite, vous avez besoin d'un miroir pour obtenir une image miroir que l'objectif inverserait.

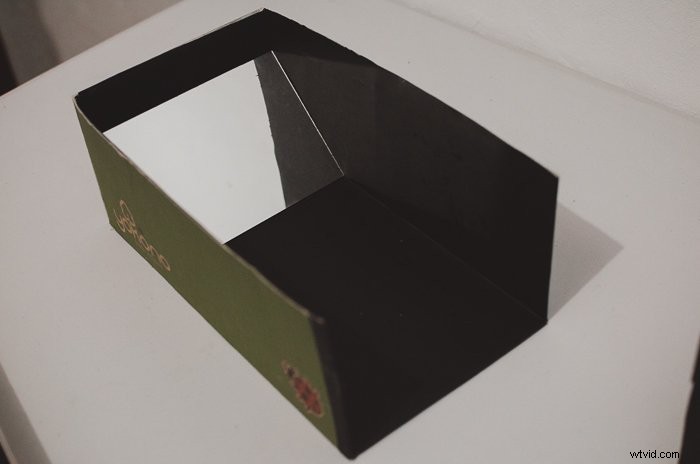

Placez le miroir à un angle de 45⁰ contre le côté opposé à la lentille. Vérifiez que lorsque vous regardez le miroir de haut, vous pouvez voir la lentille de projection.
Étape 6 :Découpez une fenêtre pour votre smartphone

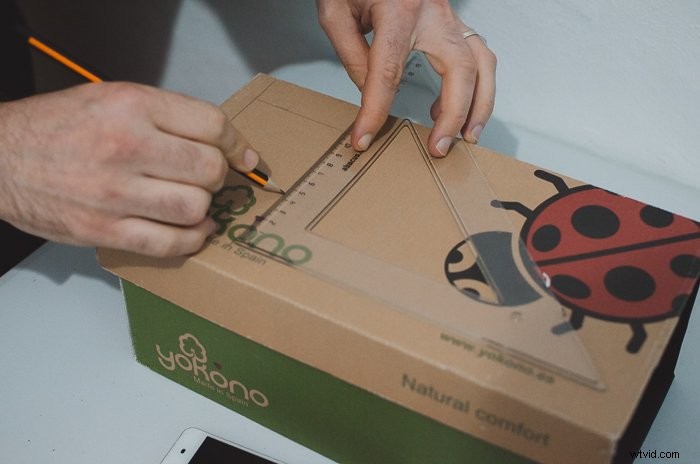

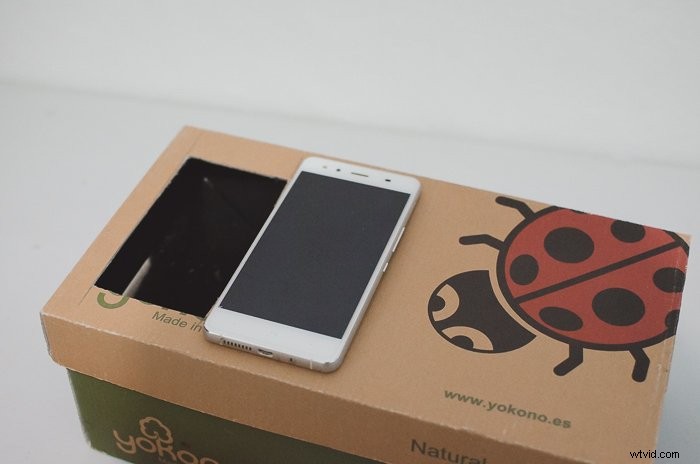

Mesurez la largeur et la longueur de l'écran de votre téléphone. Dessinez un rectangle avec la taille de l'écran de votre téléphone sur le couvercle du projecteur, juste au-dessus du miroir.
Découpez le rectangle avec un couteau de précision. Ne vous inquiétez pas si vous pouvez couper le rectangle un peu trop grand, mais veillez à ne pas dépasser la taille du téléphone lui-même.

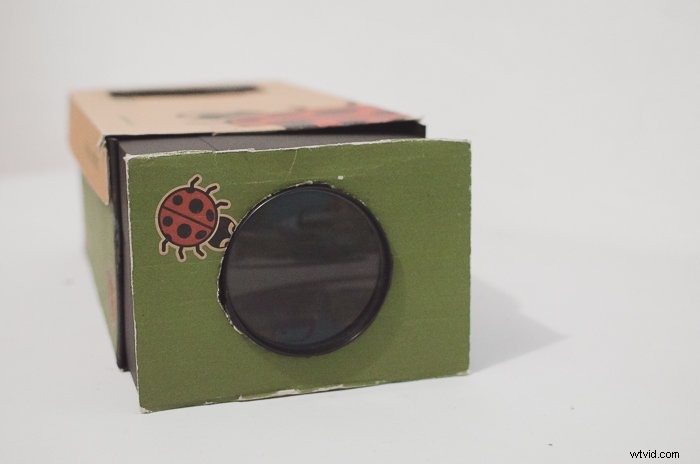

Insérez la loupe dans le trou que vous avez découpé à l'étape 3. Et avec cela, vous avez terminé ! Vous avez créé votre propre projecteur pour smartphone. Si vous le souhaitez, vous pouvez le décorer à l'aide de peintures, de papiers colorés ou de tout autre matériau que vous avez sous la main.
Comment régler la mise au point de votre projecteur pour une image optimale
Pour installer votre vidéoprojecteur, placez-le devant un mur blanc ou un écran. Réglez la luminosité de votre téléphone au maximum et placez-le face vers le bas au-dessus de l'ouverture découpée que vous avez faite. Je vous recommande de désactiver la rotation automatique et de régler le temps de veille de l'écran sur "Jamais". Ensuite, éteignez toutes les lumières de la pièce, le projecteur doit être la seule source de lumière.
Commencez à faire glisser lentement la lentille loin du miroir tout en regardant l'image sur le mur. Arrêtez de déplacer l'objectif lorsque vous obtenez une image nette. Vous devrez peut-être modifier la distance entre le mur et le projecteur si l'image n'est pas assez nette.
Construire votre projecteur sans miroir
Si vous n'avez pas de miroir à disposition, vous pouvez toujours fabriquer un projecteur. Placez votre téléphone avec l'image à l'envers directement devant l'objectif. Pour maintenir le téléphone sécurisé dans sa position, je recommande de le fixer avec un velcro. Cela facilitera également le retrait du téléphone.
Sans le miroir, le projecteur de votre smartphone ne corrigera pas l'inversion de l'image. Pour cette raison, je vous recommande d'éviter tout ce qui touche à l'écriture.
Questions fréquentes
Comment fonctionne un projecteur fait maison ?
L'idée derrière un projecteur est que les rayons lumineux provenant de votre téléphone passent à travers une loupe placée à une certaine distance. Cela crée une image projetée plus grande. Cette image sera inversée, mais cela peut être corrigé en plaçant un miroir entre le téléphone et l'objectif.
Pourquoi l'image de mon projecteur maison est-elle à l'envers ?
L'image de votre projecteur fait maison est à l'envers lorsqu'il est construit avec une seule lentille convexe. L'image sera inversée et agrandie.
Quel objectif est utilisé dans un projecteur fait maison ?
Vous avez besoin d'une lentille convexe pour construire un projecteur maison. Ces lentilles sont plus grandes au centre que sur leurs bords. Le moyen le plus simple d'obtenir une lentille convexe est d'utiliser une loupe. Vous pouvez retirer le support et le placer dans votre projecteur.
Comment puis-je agrandir l'écran de mon projecteur ?
La plupart des projecteurs ont une bague de zoom pour agrandir l'image. Si vous avez un projecteur fait maison, vous n'aurez probablement pas de bague de zoom. Le moyen le plus simple d'agrandir l'écran consiste à placer le projecteur plus loin. Vous devrez peut-être réajuster la mise au point en déplaçant le téléphone d'avant en arrière.
Qui a inventé le projecteur ?
Les projecteurs d'images à lentilles existent depuis 1659 lorsque Christiaan Huygens a inventé la lanterne magique. Eadweard Muybridge a inventé en 1879 le premier projecteur utilisé avec des images en mouvement. Bien qu'Edison ait construit son projecteur de cinéma en 1894, le premier à succès a été inventé par les frères Lumière un an plus tard.
Conclusion
Construire votre propre projecteur est un projet de bricolage amusant que vous pouvez faire seul ou avec toute la famille. Bien qu'il ne s'agisse pas d'un projecteur professionnel et qu'il ne produise pas une image parfaite, il donne un résultat plutôt agréable. Vous pouvez l'utiliser comme un petit gadget soigné pour la fête d'anniversaire de votre enfant ou créer des effets spéciaux pour Halloween. Ce projet est une façon amusante pour les enfants d'en apprendre davantage sur les lentilles et la lumière et un excellent moyen de réutiliser les matériaux.
